Smart Factory Project — Basis

In deze eerste projectfase bouwde ik zelfstandig de volledige basisstructuur van een Smart Factory-project op in Siemens TIA Portal V19. De engineering en projectuitwerking gebeurden in Siemens TIA Portal V19, met praktische controle en validatie op de Siemens S7-1200 CPU 1215C DC/DC/DC met fysiek HMI-paneel.

Projectinformatie

Software	Siemens TIA Portal V19
Hardware	Siemens S7-1200 CPU 1215C DC/DC/DC, WinCC Unified Comfort Panel
Doelstellingen	Zelfstandig een gestructureerde projectbasis opbouwen met correcte hardware- en netwerkconfiguratie, herbruikbare datastructuren en toegangsbeheer als voorbereiding op de verdere HMI-ontwikkeling.
Technische vaardigheden	Hardwareconfiguratie, netwerkconfiguratie, PLC Data Types (UDT’s), Data Blocks, gebruikersbeheer, meertaligheid en HMI-projectstructuur.

Projectdocumentatie

Deze screenshots tonen de belangrijkste onderdelen van het Smart Factory Project, ontwikkeld in Siemens TIA Portal V19.

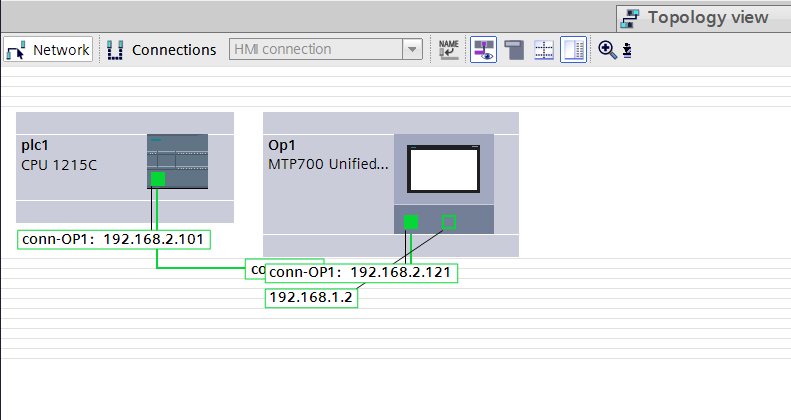

Network View met Siemens PLC en HMI — **Network View** Configuratie van de netwerkverbinding tussen de Siemens S7-1200 CPU 1215C DC/DC/DC en het WinCC Unified HMI in Siemens TIA Portal V19.

Main OB1 hoofdprogramma in Siemens TIA Portal — **Main OB1** Hoofdprogramma waarin de PLC-cyclus wordt uitgevoerd en de functionele blokken worden aangestuurd.

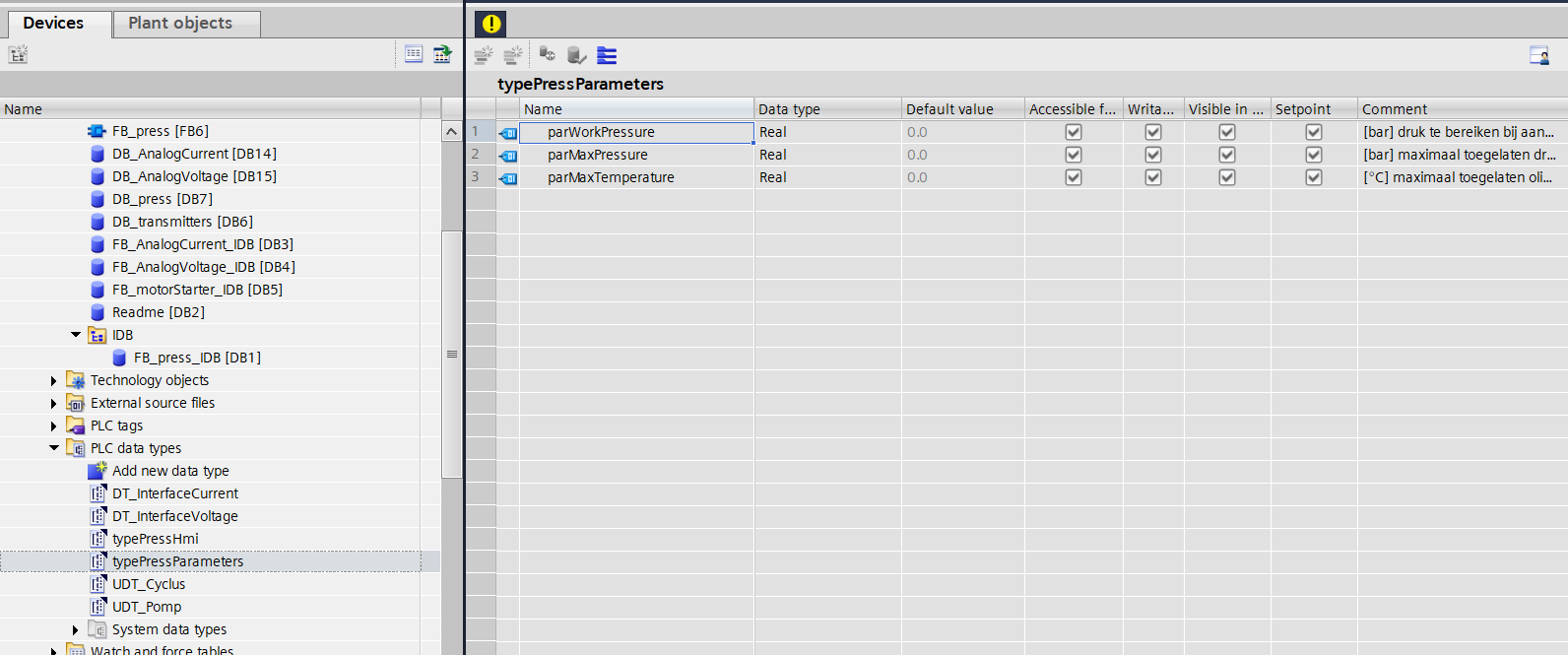

UDT parameters en PLC Data Types — **UDT & Parameters** Gestructureerde datasoorten en parameterblokken voor een overzichtelijke en herbruikbare PLC-applicatie.

Video's

Resultaat

Een volledig gestructureerde projectbasis in Siemens TIA Portal V19, klaar voor de ontwikkeling van de HMI, faceplates en alarmfunctionaliteit in de volgende projectfase.

Geleerde vaardigheden

Dit project vormde de technische basis waarop alle volgende Smart Factory-fases werden opgebouwd.
