Smart Factory Project — HMI & Alarmbeheer

Voortbouwend op de basisconfiguratie van Project 1 werd de HMI-uitwerking in Siemens TIA Portal V19 verder uitgebreid met procesvisualisatie, navigatie, configureerbare parameters, meertalige ondersteuning en herbruikbare faceplates. Daarnaast werd een alarmbeheersysteem ontwikkeld met foutmeldingen, statusindicaties en bevestiging (ACK) via de HMI.

Projectinformatie

Software	Siemens TIA Portal V19 (WinCC Unified)
Hardware	Siemens S7-1200 CPU 1215C DC/DC/DC, WinCC Unified Comfort Panel
Doelstellingen	HMI-schermen en navigatie opbouwen, herbruikbare faceplates ontwikkelen die gekoppeld zijn aan PLC-data, en een alarmbeheersysteem implementeren met foutdetectie en bevestiging.
Technische vaardigheden	HMI-schermontwerp, navigatiestructuur, meertalige interfaces, faceplates, alarmbeheer, koppeling PLC-HMI

Projectdocumentatie

Deze screenshots tonen de belangrijkste onderdelen van de WinCC Unified HMI: procesbediening, parameterinstellingen, alarmbeheer en gebruikersrechten.

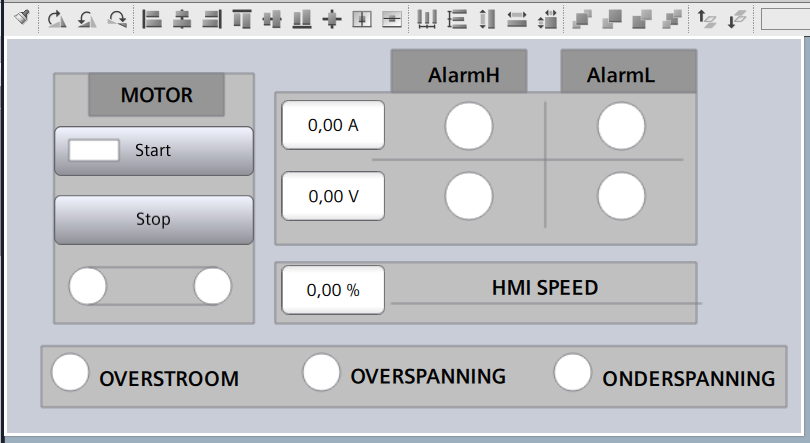

Processcherm in WinCC Unified — **Processcherm** Hoofdscherm van de WinCC Unified HMI met motorbediening, proceswaarden, snelheidsregeling en geïntegreerde alarmindicaties.

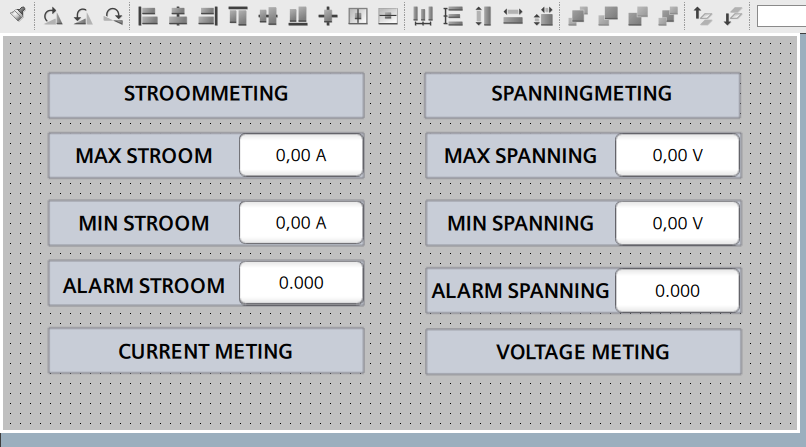

Parameterscherm in WinCC Unified — **Parameterscherm** Parameterpagina voor het instellen van stroom- en spanningsgrenzen, inclusief minimum-, maximum- en alarmwaarden voor de procesbewaking.

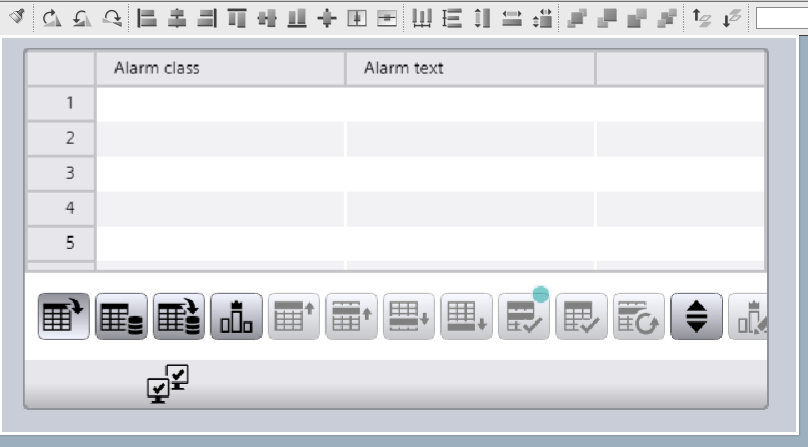

Alarmoverzicht in WinCC Unified — **Alarmoverzicht** Alarmoverzicht met alarmklassen, foutmeldingen en bevestigingsfuncties voor een veilige en gestructureerde procesbewaking.

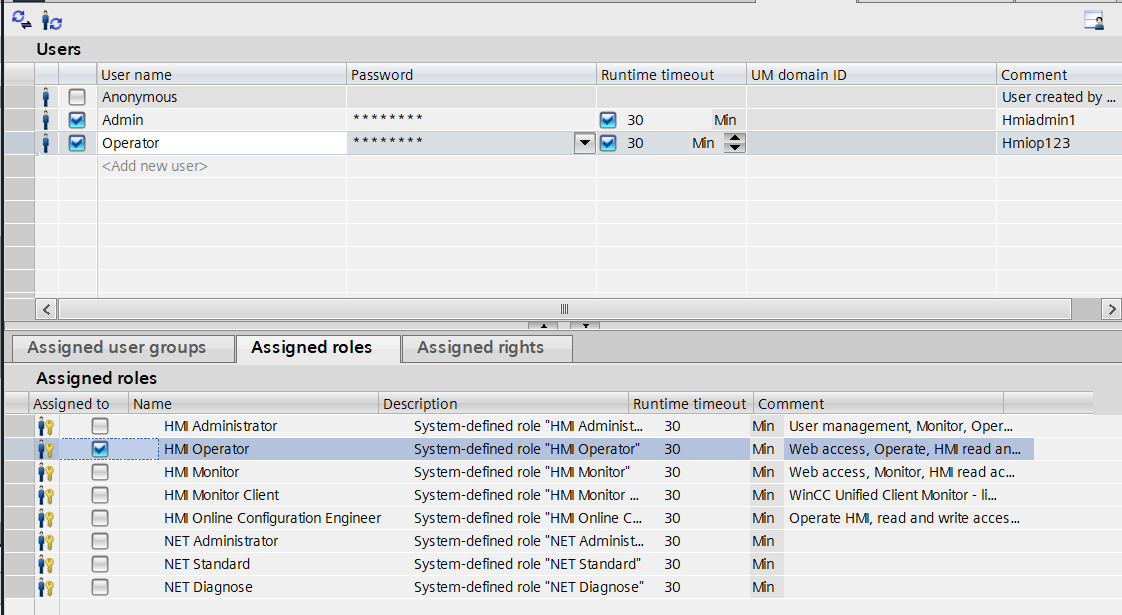

Gebruikersbeheer in WinCC Unified — **Gebruikersbeheer** Configuratie van gebruikers, rollen en toegangsrechten met Administrator- en Operatorprofielen voor een veilige bediening.

Video's

Resultaat

Een technisch uitgewerkte WinCC Unified HMI in Siemens TIA Portal V19, met intuïtieve procesbediening, parameterconfiguratie, alarmbeheer, gebruikersauthenticatie en rolgebaseerde toegangsrechten. De HMI communiceert correct met de Siemens S7-1200 CPU 1215C DC/DC/DC en werd praktisch gevalideerd op de Siemens S7-1200 opleidingsopstelling met een fysiek WinCC Unified HMI-paneel.

Geleerde vaardigheden

Tijdens dit project lag de nadruk op het ontwerpen van een gebruiksvriendelijke en herbruikbare HMI. Door het toepassen van faceplates, meertaligheid en een geïntegreerd alarmbeheersysteem werd een onderhoudsvriendelijke en schaalbare gebruikersinterface ontwikkeld.
