Network 3.3 · Project 3

Smart Factory Project — System Integration & Validation

In deze laatste projectfase werden alle ontwikkelde onderdelen geïntegreerd tot één volledig werkend Smart Factory-systeem. De PLC-logica, WinCC Unified HMI, faceplates en het alarmbeheersysteem werden in Siemens TIA Portal V19 samengebracht, getest en gevalideerd in een volledige projectrun.

Projectinformatie

Software	Siemens TIA Portal V19 (WinCC Unified)
Hardware	Siemens S7-1200 CPU 1215C DC/DC/DC, WinCC Unified Comfort Panel
Doelstellingen	Het volledige systeem valideren, van hardwareconfiguratie tot HMI-bediening, en het eindresultaat demonstreren in een werkende Siemens S7-1200 opleidingsopstelling met CPU 1215C DC/DC/DC en een fysiek WinCC Unified HMI-paneel.
Technische vaardigheden	Systeemintegratie, testen & validatie, foutopsporing, projectdocumentatie, presenteren van technisch werk

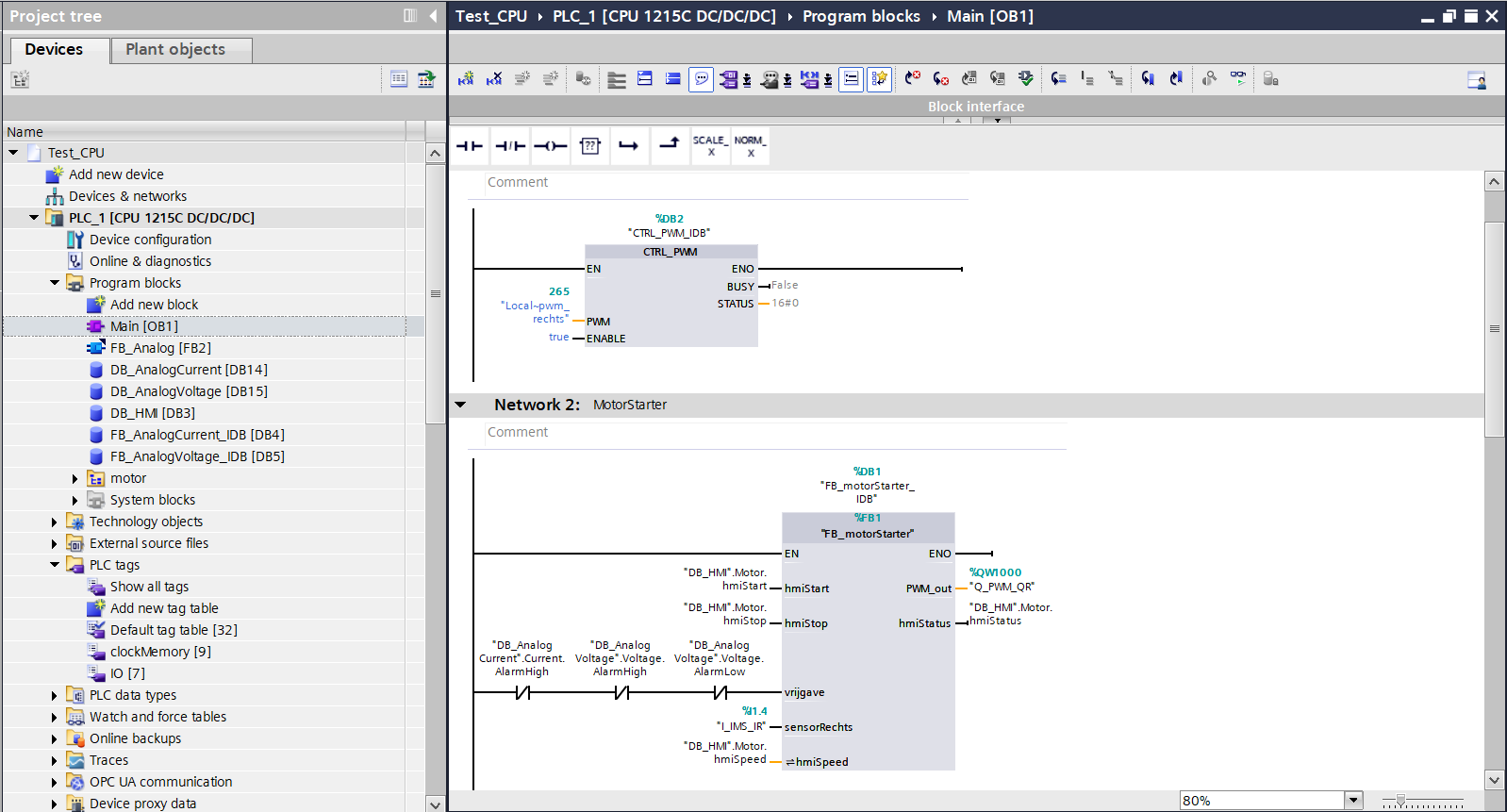

PLC Programmastructuur

Overzicht van de modulaire PLC-programmastructuur, ontwikkeld in Siemens TIA Portal V19. Het project is opgebouwd met functiebouwstenen (FB's), datablocks (DB's) en een duidelijke softwarearchitectuur voor een overzichtelijke, onderhoudsvriendelijke en schaalbare industriële automatiseringsoplossing.

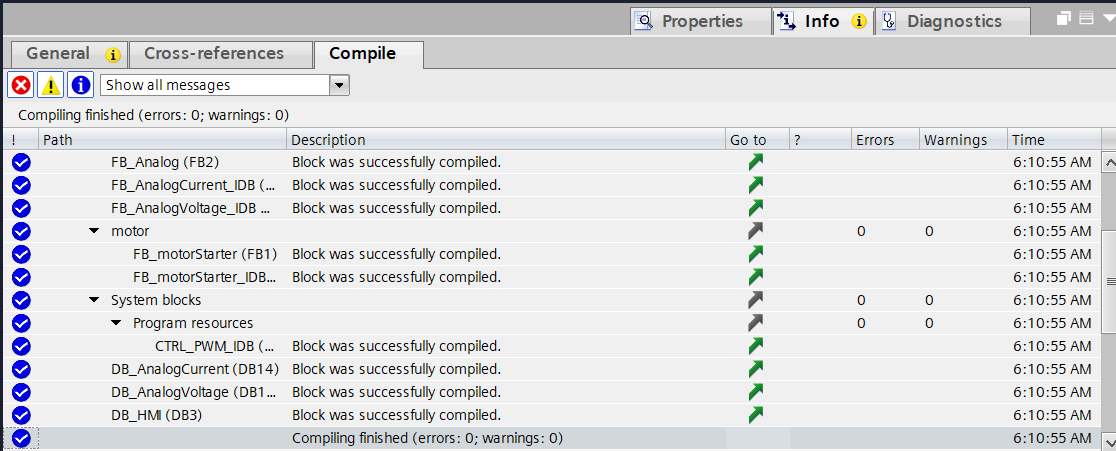

Compile-overzicht in TIA Portal met 0 fouten en 0 waarschuwingen — **Softwarevalidatie** De volledige PLC-applicatie werd succesvol gecompileerd in Siemens TIA Portal V19. De software werd gevalideerd met 0 fouten en 0 waarschuwingen, wat bevestigt dat de projectstructuur correct is opgebouwd en klaar is voor verdere testen en inbedrijfstelling.

Video's

Resultaat

Een volledig werkend Smart Factory-project, opgebouwd en getest van nul tot een werkende demonstratie: PLC-logica, HMI-bediening en alarmbeheer functioneren als één samenhangend systeem.

Geleerde vaardigheden

Deze fase draaide om het geheel: onderdelen die apart goed werken, ook echt laten samenwerken, fouten opsporen tussen de verschillende lagen, en het resultaat overzichtelijk kunnen tonen en toelichten.
